Ingénierie Radio

Simulation de couverture

Outils et méthodes

A.N.T. Conseil utilise différents logiciels de simulations ainsi que des bases de données appropriées pour la réalisation des simulations.

 3D


Les simulations produites par
A.N.T. Conseil sont réalisées en utilisant :

  • Un modèle de propagation
  • Un modèle numérique de terrain
  • Une base de données géographiques d’occupation du sol (Clutter)



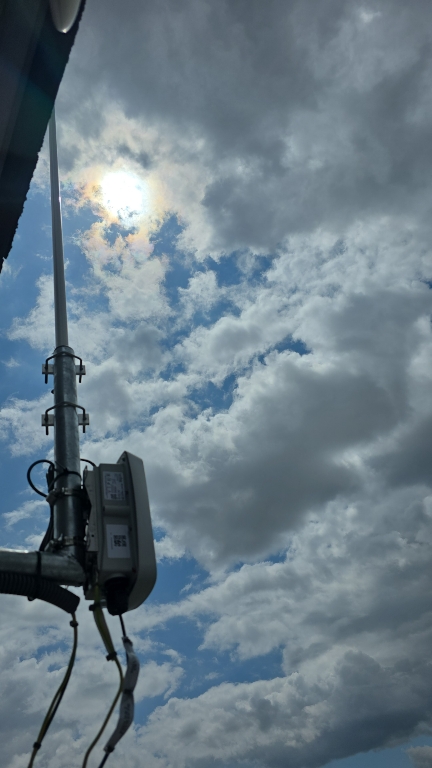

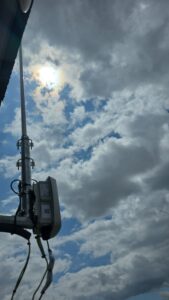

Les caractéristiques des équipements utilisés servent à paramétrer le logiciel de simulation avec notamment :

  • Niveau de puissance des systèmes d’émission (de la Station de Base et du CPE)
  • Gain des antennes
  • Diagramme de rayonnement des antennes
  • Sensibilité des récepteurs


L’ingénierie radio comporte à la fois des simulations de lignes de vue (pour les faisceaux hertziens) et des prévisions de couverture de stations d’émission.


Exemple de simulation de lignes de vue :


FH_avec_MNT


Les simulations de couverture sont réalisées et fournies individuellement pour chaque station de base, voire pour chaque secteur (dans le cas de stations sectorisées).

Les simulations intégrant les niveaux de réception,  A.N.T. Conseil produit également une carte de couverture indicative du « Best Server » (dans le cas de recouvrement).



Mode de restitution des couvertures simulées

Les couvertures simulées peuvent être fournies sous différents formats et supports.

Format vecteur

La simulation peut être fournie sous format Shapefile, intégrable dans un S.I.G.

Le fichier est généralement fourni en projection Lambert 93, mais peut également être fourni en WGS84, Lambert Local, Lambert 2 Etendu…

Format image

La simulation peut également être fournie sous format image géo-référencée.

Visualisation directe sans outil S.I.G.

Deux formats peuvent être proposés pour les utilisateurs non équipés de logiciels S.I.G. :

  • Fichier KML qui permet la visualisation de la couverture avec Google Earth
  • Fichier PDF intégrant, en plus de la simulation, un fond de carte géographique

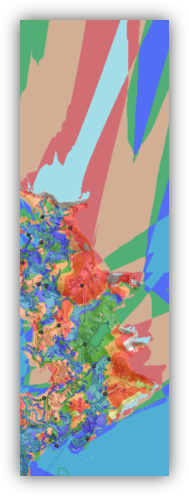

Exemple d’une couverture simulée d’un réseau WiFi :

ingé_radio
